VLT® HVAC Basic Drive FC-101
표준 애플리케이션을 위한 소형의 경쟁력 있는 솔루션
공조 팬 / 펌프용 중급형 모델
건물 성능 향상
댄포스의 책임
눅포스는 HVAC 시스템에 드라이브를 적용해온 오랜 경험을 바탕으로 단순 대량생산 어플리케이션의 정확한 요구사항에 맞게 HVAC Basic 드라이브를 설계할 수 있는 능력을 향상시켰습니다.
에너지 절약 및 CO2 배출 감소
전전 세계에 설치된 150만 대 이상의 VLT® HVAC Drive를 통한 에너지 절감량은 연간 2억 8,500만 MWhr로 추정됩니다. 이는 6천만 가구의 연간 에너지 소비량과 같으며 연간 CO₂ 배출량에 영향을 미쳐 1억 8천만 톤을 감축할 수 있습니다!
풍부한 노하우
댄포스는 고성능 건물 내에 설치된 다양한 어플리케이션에 대해 잘 알고 있으며 글로벌 선도 기업으로서, HVAC 시장의 향후 트렌드를 충족하고 또한 만들어 나갈 수 있도록 제품 및 기술에 대한 노하우를 구축하고 있습니다.
댄포스 전문가는 HVAC 어플리케이션 지식을 갖춘 전문가가 효율적인 시스템 설계와 현명한 투자를 통해 문서화된 수익을 창출할 수 있도록 지원합니다.
건물 인증
오늘날 주요 초점은 설계, 건축, 효율, 지속성 및 이러한 건물이 향후 환경에 미칠 영향을 포함하는 전체적인 건물의 성능에 있습니다. 에너지 효율이 높은 제품은 이러한 전체적인 계획의 일부입니다. 전세계 많은 국가에서 고성능 건물의 평가가 LEED(친환경 건축물 인증제도)에 따라 이루어지고 있습니다. 댄포스 드라이브는 건물의 에너지 소비를 줄이고 이러한 인증 기관에서 정한 최고 기준을 충족하는 데 도움이 됩니다.
간단한 팬, 펌프, 압축기에 적합
사용자 친화적인 분산 제어와 윅력 소비량 감소는 팬 어플리케이션에 장점을 제공합니다.
기본 AHU 기능을 통해 VLT® HVAC Basic Drive는 광범위한 기능을 제어할 수 있습니다. 펌프에 특화된 기능은 윅 세계 OEM, 계약업체 및 제조업체와 협력하여 개발했습니다.
화재 무시 모드
화재 무시 모드는 자체 보호를 위해 VLT® HVAC Basic Drive가 정지하는 것을 방지합니다. 이 모드에서는 제어 신호, 경고 또는 알람과 관계 없이 중요한 팬 운전을 계속합니다.
화재 무시 모드는 비상구 경로에 연기가 없도록 하고 계단 우물 가압, 주차장 배기팬, 연기 배출 및 필수 서비스 기능과 같은 어플리케이션에서 안전하고 지속적인 작동을 보장합니다.
화재 모드는 혼선을 방지하기 위해 표시창에 명확히 표시됩니다. 화재 모드가 설정되면 인버터는 자체 보호를 무시하고 과열 또는 과부하 시 영구 손상 가능성이 있음에도 불구하고 계속 운전합니다. 중요한 목표는 이러한 행위가 드라이브 자체의 고장으로 이어지더라도 모터를 계속 구동하는 것입니다.
특정 주파수 건너뛰기
현장 제어 패널에 있는 버튼 몇 개를 누르면 연결된 팬이 공조 시스템에서 공진을 발생시킬 때의 주파수 대역을 피하도록 인버터를 설정할 수 있습니다. 이는 장비의 진동, 소음 및 마모를 줄입니다.
무부하 / 벨트 파손 경고
아직도 벨트에 의해 작동되는 팬 어플리케이션이 많습니다. 이 기능은 벨트를 계속 사용 중인지, 마모로 인해 운전이 중단되었는지 감시합니다. 내장 유지보수 프로그램은 정기적인 간격으로 벨트 점검을 하는데 도움이 됩니다.
플라잉 기동
드라이브는 자유롭게 회전하는 팬 또는 펌프의 속도와 방향을 감지하고 알맞은 속도로 이를 “잡을” 수 있습니다. 이 기능은 장비의 무리한 기동과 마모를 방지합니다.
슬립 모드
유량이 낮거나 유량이 전혀 없는 상황에서는 드라이브가 에너지를 보존하기 위해 슬립 모드로 진입합니다. 압력이 사전 정의된 설정포인트 아래로 떨어지면 드라이브가 자동으로 기동합니다. 이 방식은 연속 운전과 비교했을 때 에너지 비용 및 장비 마모가 감소하며 어플리케이션의 수명이 연장됩니다.
센서리스 펌프 제어
이 드라이브를 사용하면 외부 압력 트랜스미터가 필요하지 않습니다. 이 드라이브는 센서리스 펌프 제어 기능을 제공하므로 외부 압력 트랜스미터가 필요하지 않습니다.
공기 압축기의 일정한 토크
이 드라이브에는 공기 압축기 어플리케이션을 위한 전용 정속 토크 모드가 있습니다.
저소음 운전
냉각 팬을 직접 제어하여 드라이브가 최대한 조용하게 가동되도록 합니다. 냉각팬은 부하에 따라 정밀하게 조정되어 최적의 효율성과 에너지 절약을 제공합니다.
간단한 타이머 기능
드라이브에 내장된 타이머를 사용할 수 있으므로 외부 타이머가 필요하지 않습니다. 이 간단한 타이머 기능은 예를 들어 화재 모드 어플리케이션에서 모터를 시험할 때 유용합니다.
원하는 모터를 선택해 사용
VLT® HVAC Basic Drive FC 101은 전체 출력 범위에 대해 유도 및 영구 자석(PM) 모터와 동일하게 호환됩니다. 드라이브를 교체할 때 모터 유형을 변경할 필요가 없습니다.
전원이 불안정할 때 더욱 확실한 성능
전력망의 전압 강하 또는 전력 중단은 시스템에 큰 문제를 일으킵니다. 드라이브에 통합된 전력 손실 라이드 스루 기능으로 더욱 안정적이고 확실한 작동이 보장되므로 안심할 수 있습니다.
전압 강하 내성
Semi 47 인증으로 전원 공급 장치의 품질에 관계없이 이 드라이브가 확실하게 작동한다는 것을 확신할 수 있습니다.
VLT® Advanced Harmonic Filter AHF 010으로 역률 개선
고조파를 저감하기 위해 VLT® Advanced Harmonic Filter AHF 010을 사용하고 계십니까? 드라이브의 릴레이 출력을 사용하여 이 패시브 고조파 필터를 제어하면 제로 부하 또는 부분 부하에서 더 높은 역률을 달성할 수 있습니다.
VLT® HVAC Basic Drive
VLT® HVAC Basic Drive는 팬 또는 펌프 설비의 모터를 구동하기에 적합하도록 설계되었습니다. VLT® HVAC Basic Drive는 일반적인 HVAC 설비에 적합 한 기능을 보유하고, 빌딩 자동제어 시스템(BMS)에 통합할 수 있도록 가장 보편적으로 쓰이는 통신 기능들을 제공합니다.
용이한 시운전
단축 메뉴 마법사를 사용하면 드라이브를 쉽게 설정하고 작동할 수 있습니다. 주전원이 없는 상황에서는 VLT® 무전원 인터페이스 도구를 사용하십시오. 이는 생산 라인에서 드라이브를 쉽게 구성할 수 있는 방법을 제공하며 설치 및 서비스 기술자의 시간과 노력을 절약할 수 있습니다.
유지보수 필요 없음
일련의 자체 보호 및 모니터링 기능으로 인해 VLT® HVAC Basic Drive는 일반 청소를 제외하고는 유지보수가 필요 없습니다.
일반적으로 수명 주기 동안에는 내부 팬 또는 커패시터를 교체할 필요가 없습니다.
공간 절약
VLT® HVAC Basic Drive는 초소형 설계로 되어 있어 HVAC 유닛이나 패널 내부에 쉽게 장착할 수 있고 전체적인 외함 비용이 절감됩니다.
내장 주전원 필터
표준 통합형 DC 코일은 EN 61000-3-12를 준수하여 주 전원의 손실을 줄이고 그리드 전체의 안정적인 작동을 보장합니다.
DC 코일은 DC 링크 커패시터의 수명을 증가시키고 드라이브가 모터를 최대 성능으로 구동할 수 있도록 보장합니다. 통합형 DC 코일은 외부 필터 추가에 대한 비용을 절감시킵니다.
설치 비용 절감
■ 내장형 HVAC 기능으로 인해 다른 시스템 구성품의 필요성이 감소합니다.
■ 용이한 설치 및 셋업
경쟁력 있는 성능
■ 최대 98.5% 효율성
■ 자동 에너지 최적화
■ 시스템 진단

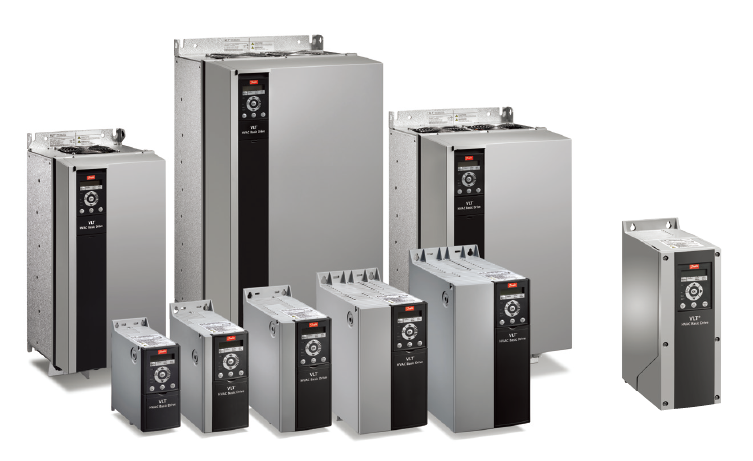

VLT® HVAC Basic Drive 제품 범위
3 x 200 – 240 V……………. 0.25 – 45 kW
3 x 380 – 480V……………. 0.37 – 90kW
3 x 525 – 600 V……………. 2.2 – 90 kW
사용 가능한 외함 등급:
■ IP 20
■ IP 21/UL Type 1(별도 옵션 키트)
■ IP 54

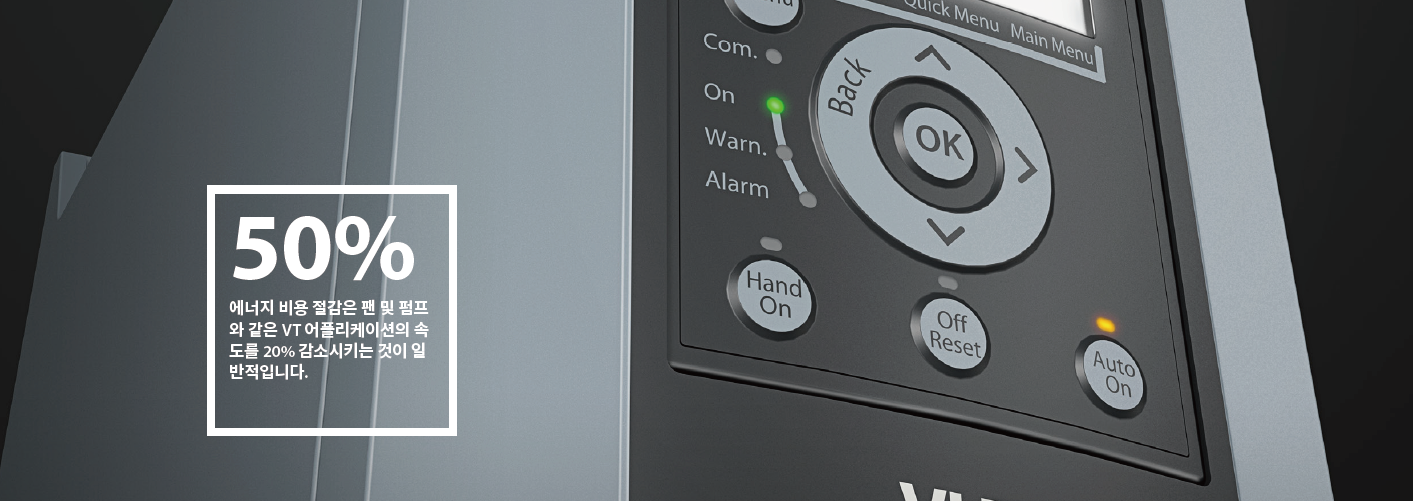

직관적인 제어 패널
■ 문자-숫자 방식의 두 줄짜리 표시창
■ 7개 언어 + 숫자 방식의 메뉴
■ 상태 LED
■ 단축 메뉴(개회로 어플리케이션, 폐 회로 어플리케이션 및 모터 셋업을 위한 마법사)
■ 패널 윅면에 장착 시 IP 54
■ 비밀번호 보호
■ Danfoss VLT® FC 제품군 드라이브와 동일한 파라미터 구조
■ 작동 중 탈착 가능(IP20)
■ 파라미터 업로드 및 다운로드(LCP 복사 기능)
■ VLT® 제어 패널 LCP 32를 사용하면 디스플레이에서 5가지 언어를 선택할 수 있어 드라이브 프로그래밍이 더욱 쉬워집니다.
EN 55011/61800-3 제한 비교
내장형 EMC 필터를 통해 VLT® HVAC Basic Drive는 긴 모터 케이블을 사용하는 경우에도 추가 외부 구성품 없이도 EN61800-3에 따른 부문 C1 및 C2의 제한을 준수합니다.
그러나 사실상 더 중요한 것은 환경 표준EN 55011, 클래스 B(주거용) 및 클래스A1(산업용)을 준수하는 것입니다. 이를 통해 운영 환경에서 EMC에 대한 모든 요건을 완벽하게 준수하여 안정적인 시스템 작동을 보장하고, 사용되는 드라이브가 부문 C1을 준수하지 않는 경우 표준에서 규정하는 필수 제품 경고 및 제한 사항을 배제할 수 있습니다.
| EN 61800-3에 따른 부문 | C1 | C2 | C3 | C4 |
| EN 55011에 따른 제한 | 클래스 B | 클래스 A1 | 클래스 A2 | 클래스 A2 초과 |
외함 보호 옵션
IP 20, Type1/IP21, IP54외함
설치 부피 및/또는 장착 면적이 최소화되어 있습니다.
그럼에도 불구하고 기능 섹션은 주변 온도가 최대 50°C에 이르는 어플리케이션에 대해서도 최고 수준의 요건을 충족합니다.
소형 설계
최적화된 효율 및 지능형 냉각 기술은 소형의 서비스 친화적인 설계를 보장합니다. EMC 필터 및 고조파 억제 장치 등의 보조장비가 초소형 외함에 통합되어 있습니다.
설치 시간 단축
IP 20, Type 1/IP 21(옵션 포함) 및 IP 54 시리즈는 용이한 접근성과 설치 시간을 단축하도록 설계되었습니다. 기계적인 체결 지점은 자동 공구를 사용해도 윅면에서 쉽게 접근할 수 있습니다. 모든 단자는 그 크기가 충분하며 플레이트 뒤에 명확히 표시되어 있습니다. 차폐 케이블 접합용 액세서리가 포함되어 있어 소형 외함을 쉽게 설치할 수 있습니다.
사용하기 쉬운 HMI

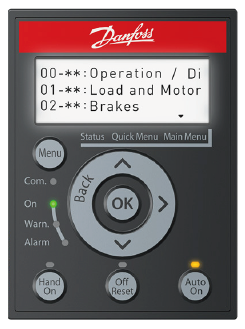

VLT® 제어 패널 LCP 32
한 번 VLT® 드라이브를 알고 나면 모든 드라이브를 알게 됩니다. 별도의 교육을 받을 필요 없이 동일한 외관과 느낌을 활용할 수 있습니다.
VLT® 컨트롤 패널 LCP 32는 선명한 흰색 백라이트로 가독성이 뛰어난 그래픽 디스플레이를 제공합니다. 다양한 시간 절약 기능으로 연결할 수 있습니다.
■ LCP 복사 기능
■ 5가지 언어 및 언어가 지원되지 않는 경우 숫자 프로그래밍
■ 단축 메뉴. 개회로 어플리케이션, 폐 회로 어플리케이션 및 모터 셋업을 위한 설정 마법사 제공
■ 알람/경고
■ 편리한 시운윅 및 문제해결
설치 전 자유로운 설정 변경

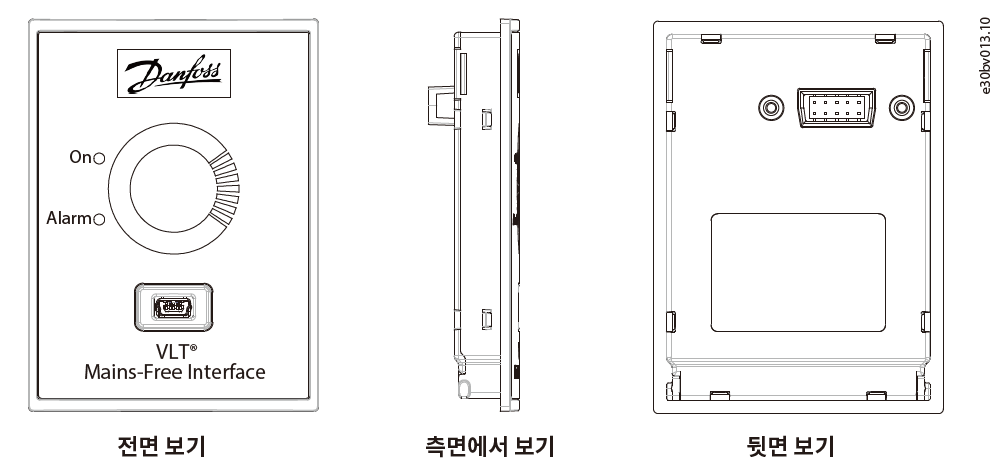

VLT® 무전원 인터페이스
주 윅원 공급 장치에 연결하지 않고도 FC 101 드라이브의 설정을 변경할 수 있다는 사실을 알고 계셨습니까?
VLT® 무전원 인터페이스를 사용하여 PC에 연결하기만 하면 됩니다.
VLT® 무전원 인터페이스는 USB 2.0 인터페이스를 통해 PC를 연결합니다.
전면에는 Mini-B USB 커넥터가 있고 후면에는 표준 드라이브 커넥터가 있습니다.
VLT® 무전원 인터페이스와 드라이브는 모두 PC의 USB 포트에서 전류를 공급받습니다.
드라이브 외함 용량 H1-H5 및 I2-I4의 경우:
요구 전류는 단일 USB 포트의 표준 용량 이내입니다. 하나의 USB A형 커넥터를 사용합니다.
드라이브 외함 용량 H6-H10 및 I6-I8의 경우:
500 mA 이상의 전류가 필요합니다(500mA는 USB 포트가 제공할 수 있는 최대 표준 전류임).
이중 USB A형 케이블을 사용하여 PC에 연결합니다.
드라이브는 두 개의 USB 포트를 통해 필요한 전류를 공급받습니다. 두 번째 USB포트는 “보조 전원 전용”으로 표시되어 있습니다.
